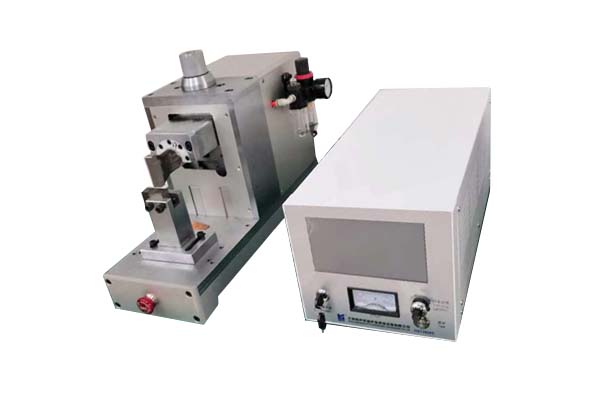

電池極耳多層銅箔鋁箔超聲波焊接機HST2020C通過高頻機械振動對銅鋁金屬件進行焊接。在一定壓力下固定下工件，上工件以20kHz的頻率在其表面進行循環往復的振動，從而達到焊接的效果。焊接金屬件不能太厚，一般低于4mm；適用銅、鋁、鎳、銀等軟態金屬。



    電池極耳多層銅箔鋁箔超聲波焊接機HST2020C優點：



    1、焊接效率快，產量高；

    2、電阻小，導電好；

    3、焊接時間短，無需助焊劑；

    4、焊接無火花，環保安全；

    5、本體焊接，節約焊接成本。



    電池極耳多層銅箔鋁箔超聲波焊接機HST2020C技術參數：

    規格 HST2020C

    輸出功率 2000W

    頻    率 20KHZ

    工作氣壓 0.2mpa-0.8mpa

    輸入電壓 220V

    焊接能力 01-4mm

    最大輸出功率 2000W

    焊接模式 恒功率焊接，功率數字可調。

    功能說明 功率設置，焊接時間設置，工件計數（可清零），累計計數（不能清零），電流顯示，電壓顯示，電流報警顯示，功率報警顯示，電壓報警顯示，定位控制。硬件說明：1個RS232通信口，3個位移傳感器接口，4個動作控制，1個步進電機接口，支持后期軟硬件升級及優化，強制硬件復位

    多重保護 （電流、電壓、阻抗、通訊出錯，過功率、過時間）軟件保護，35安培硬件保護

    外形尺寸 發生器：450*200*200mm

    機 臺： 450*300*290mm

    凈    重 45KG

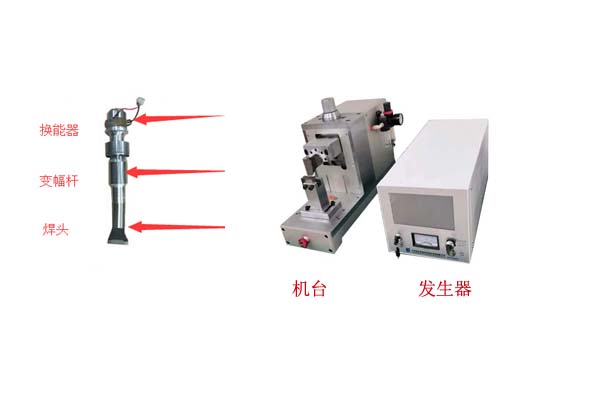

    電池極耳多層銅箔鋁箔超聲波焊接機HST2020C組成部分：

    超聲波鋰動焊接機構成部件主要有：機架，發生器，換能器，焊頭，變幅桿，氣動部件，工裝  。機構部件主要機架與工裝，根據不同的產品定制工裝，由尼可自己設計機加工 。氣動部件主要采用亞德客與費斯托等氣動產品。發生器與換能器我們采用德國原裝進口，來確保焊接的穩定性。發生器向聲組件提供電功率。由于在焊接過程中，聲組件的諧振頻率和阻抗將有較大變化，所以超聲功率發聲器必須有頻率自動跟蹤的能力，輸出功率受負載自動調節的能力。

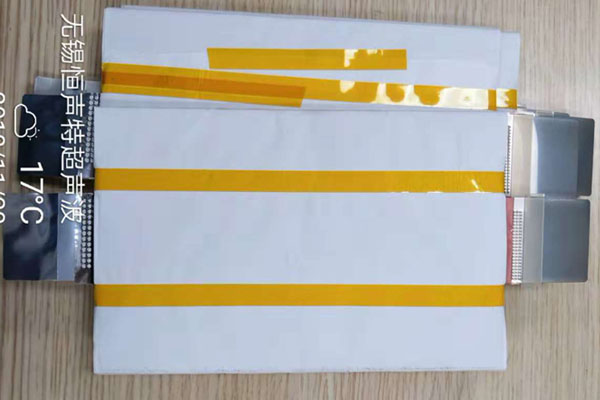

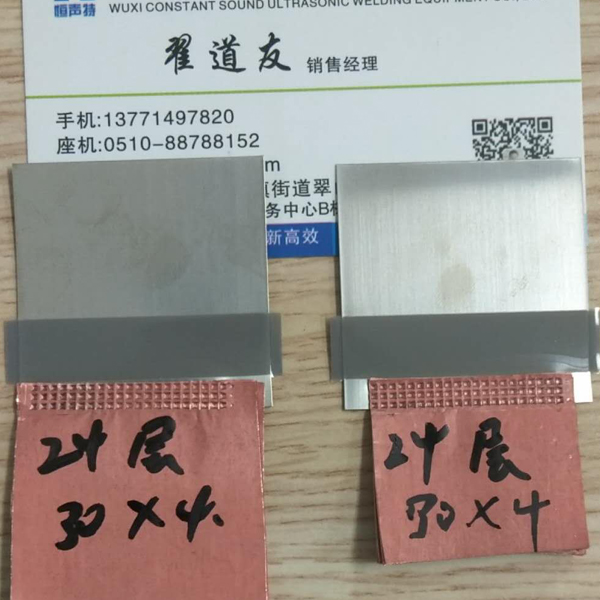

    電池極耳多層銅箔鋁箔超聲波焊接機HST2020C焊接樣品:



觀看視頻請點擊金屬點焊視頻
